स्टील स्ट्रक्चर लिफ्टिङ औजारहरू चीनको एक पेशेवर स्टिल स्ट्रक्चर निर्माता Liweiyuan द्वारा निर्मित छन्। हामी उत्कृष्ट शिल्प कौशल र उच्च गुणस्तरको कच्चा माल प्रयोग गर्छौं। तपाईले हाम्रा उत्पादनहरू विश्वासका साथ किन्न सक्नुहुन्छ किनकि हामी कारखानाबाट सिधै बेच्छौं।
1. लिफ्टिङ उपकरण लोड क्षमता
इस्पात संरचना घटक (5-50 टन) को वजनको आधारमा, लिफ्टिङ उपकरणको मूल्याङ्कन गरिएको लोड सुरक्षा कारक ≥ 3.5 को साथ, 60 टन भन्दा कम हुनु हुँदैन। प्रयोग गरिएको सामग्री Q355B कम-मिश्र धातुको उत्पादन शक्ति ≥ 345 MPa संग छ।
2. संरचनात्मक फारम
एक डबल-लिफ्टिङ-पोइन्ट पोर्टल फ्रेम संरचना प्रयोग गरिन्छ, 11.5 मिटरको समायोज्य मुख्य बीम लम्बाइको साथ। 80*80Q355B कोण स्टिल उपकरण लिफ्टिङ नोडहरूमा प्रयोग गरिन्छ, नोडहरूमा 16mm बाक्लो रिइन्फोर्सिङ रिबहरू थपिएको छ।
3. जडान विधि
लिफ्टिङ लगहरू 50mm एपर्चर र 20mm मोटाईको साथ डबल-लग प्लेट संरचनाको रूपमा डिजाइन गरिएको छ। पूर्ण प्रवेश वेल्डिंग बीम (वेल्ड ग्रेड 2) मा प्रयोग गरिन्छ, एक वेल्ड खुट्टा उचाइ ≥ 12mm संग।
1. मुख्य सामग्री निर्दिष्टीकरण

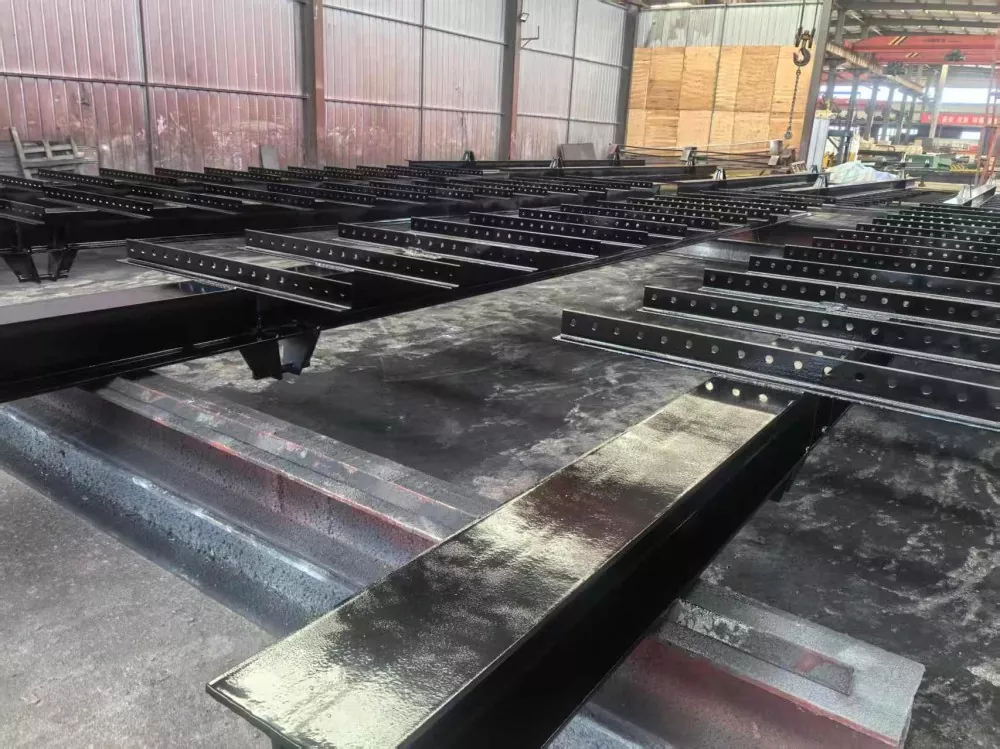

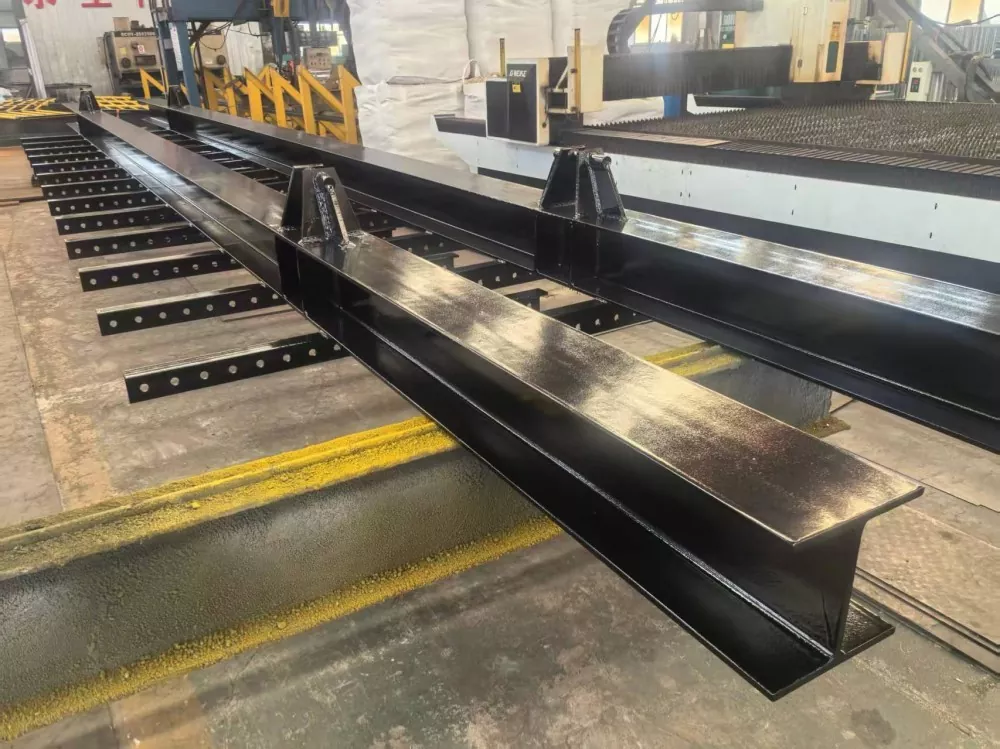

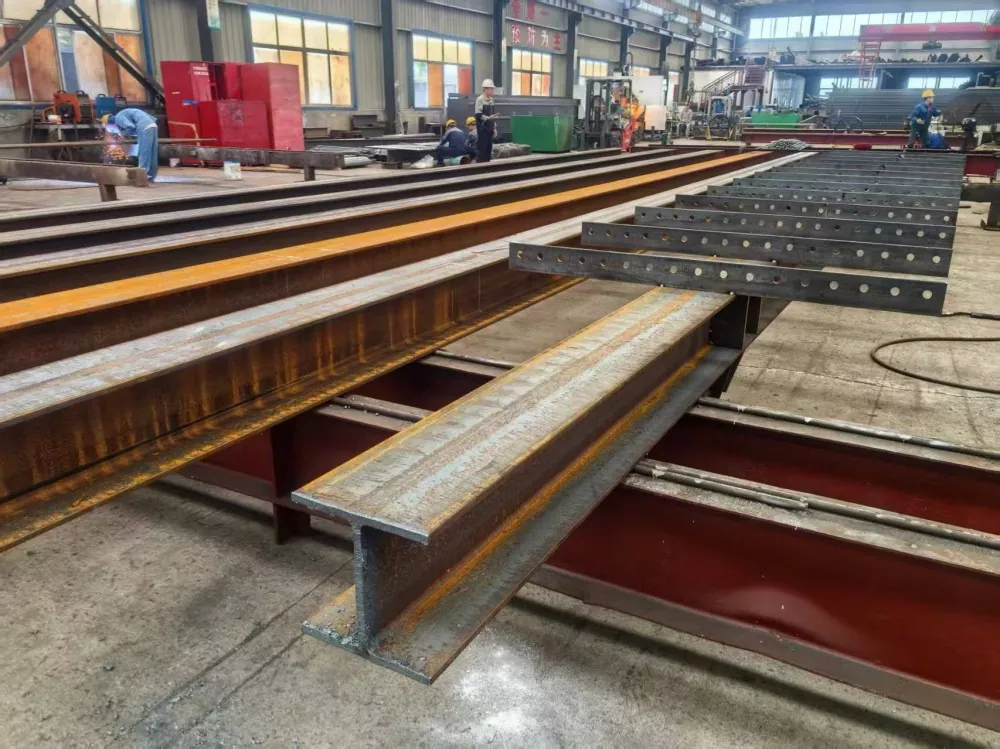

○ क्रसबीम: H300×200×8×12 स्टील

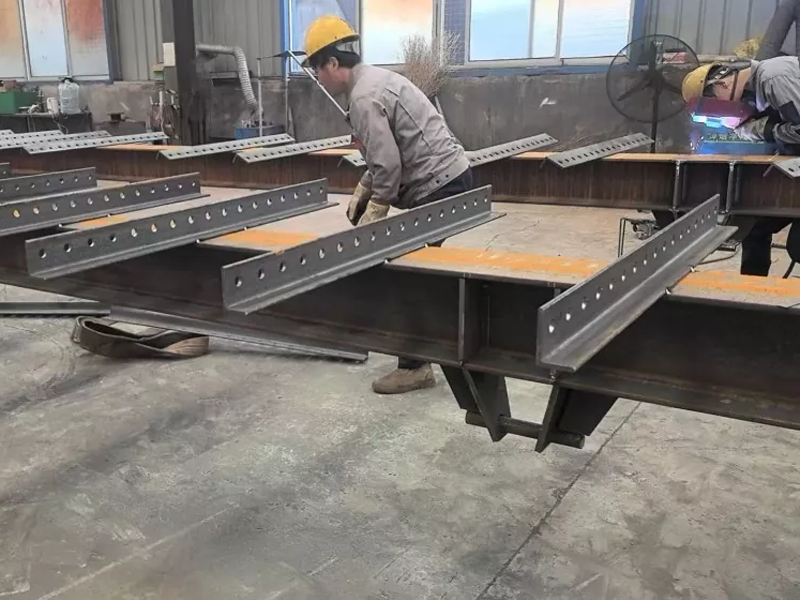

○ उपकरण ह्याङ्गिङ नोड: 80*80 Q355B कोण स्टिल
○ लिफ्टिङ लग: २० मिमी बाक्लो Q355B स्टिल प्लेटबाट लेजर-कट
2. प्रशोधन प्रविधि
○ काट्ने: सीएनसी लेजर काट्ने, सतह खुरदरा काट्ने Ra ≤ 25μm

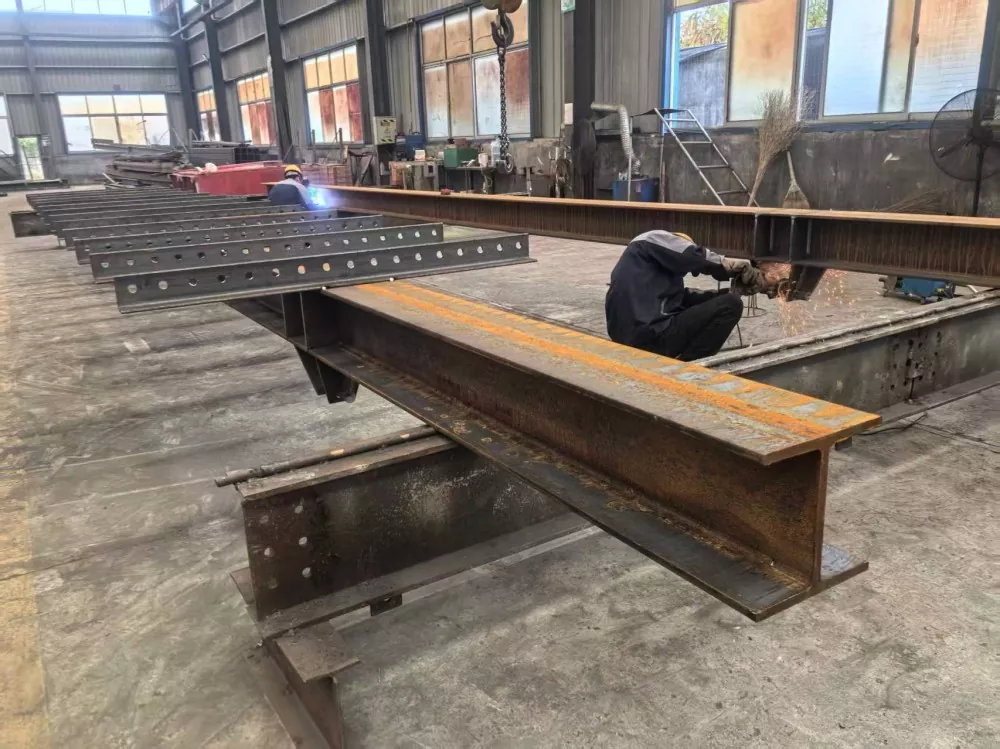

○ वेल्डिङ: CO₂ ग्यास शील्ड वेल्डिङ, ER50-6 वेल्डिङ तार, तनावबाट राहतको लागि 200 डिग्री सेल्सियसमा वेल्ड पछिको ताप संरक्षण
○ तातो उपचार: लिफ्टिङ लगहरू शमन र टेम्परिङ उपचार (कठोरता HB 200-230)
1. समायोज्य क्रसबीम संयन्त्र
· टेलिस्कोपिक जोइन्टले 500mm को समायोजन दायराको साथ नेस्टेड संरचना अपनाउछ। यो तीन सेटहरू पत्ता लगाउने पिन होलहरू (१६ मिमी व्यास) र ४५# स्टिल लोकेटिंग पिनहरू (एन्टी-ड्रप पिनहरू सहित) संग सुसज्जित छ।
· स्लाइडिङ सम्पर्क सतहहरू MoS₂ ग्रीसले लुब्रिकेट गरिन्छ, र क्लियरेन्स 0.5-1mm भित्र नियन्त्रण गरिन्छ।
2. लिफ्टिङ लग असेंबली
लग प्लेटहरू बीच 80mm स्पेसिङ, बिल्ट-इन Φ55mm सुई रोलर बेयरिङ (मोडेल NA4911), बियरिङ सिट र लग इन्टरफेरेन्स फिट (H7/R6)
· 40CrNiMoA, 50mm व्यास, क्रोम प्लेटेड (0.05mm मोटाई) बाट बनेको पिन
3. गैर-स्लिप समर्थन खुट्टा
· सतहमा एन्टी-स्लिप दाँत मिलाएर (दाँतको गहिराई २ मिमी, स्पेसिङ ५ मिमी) तलको भागमा २००×२००×२० मिमी आयताकार समर्थन प्लेट स्थापना गरिएको छ।
· समर्थन खुट्टाको उचाइलाई M42 समायोजन बोल्ट (समायोजन दायरा ±50mm) सँग राम्रोसँग मिलाउन सकिन्छ।
1. वेल्ड निरीक्षण
सबै मुख्य वेल्डहरूले 100% प्रवेश परीक्षण (PT), र T-जोइन्टहरूले 20% अल्ट्रासोनिक परीक्षण (UT) पार गर्दछ, स्तर I पार गर्दछ।
फिलेट वेल्ड खुट्टाको आयामी विचलन ≤ ±1.5mm, सीधा विचलन ≤2mm/m।
2. आयामी सहिष्णुता
○ बीम पूर्ण लम्बाइ विचलन: ±3mm
○ लिफ्टिङ पोइन्ट स्पेसिङ विचलन: ±2mm
○ समग्र ठाडोता: ≤1.5mm/m
3. प्रदर्शन परीक्षण
○ मूल्याङ्कन गरिएको लोड परीक्षण: 1 घण्टाको लागि मूल्याङ्कन गरिएको लोडको 1.25 गुणाको स्थिर लोड, स्थायी विकृति ≤0.1%।
○ गतिशील लोड परीक्षण: ५० सेकेन्डका लागि मूल्याङ्कन गरिएको लोडको १.१ गुणाको चक्रीय लोड। ० पटक (फ्रिक्वेन्सी ०.५ हर्ट्ज)
1. ओभरलोड सुरक्षा उपकरण (मोडेल XZ-100, सटीकता ±2%) स्थापित, यदि ओभरलोड 10% भन्दा बढी छ भने स्वचालित रूपमा लिफ्टिङ सर्किट बन्द।
2. ध्वनि र प्रकाश अलार्म प्रणाली (अपरेटिङ भोल्टेज DC24V) स्थापना गरिएको छ, जब बोल्ट प्रिलोड 15% ले घट्छ भने अलार्म बजाउँछ।
3. सबै खुला भागहरू सुरक्षात्मक जाल (जाल आकार ≤ 20mm) संग सुसज्जित छन्, Φ4mm कोल्ड-ड्रान स्टिल तारले बुनेको छ।
1. कच्चा माल निरीक्षण → सीएनसी लेजर काट्ने → मेसिनिङ (मिलिङ, ड्रिलिंग) → वेल्डिङ → पोस्ट-वेल्ड ताप उपचार → स्ट्रेटेनिङ → एसेम्बली → पालिसिङ → सतह उपचार (Sa2.5 ग्रेडमा स्यान्डब्लास्टिङ, epoxy जस्ता-रिच प्राइमर 80μm + chber0mc+ chbermcoat)।
2. मुख्य प्रक्रिया नियन्त्रण बिन्दुहरू: वेल्डिङ विरूपण निगरानी (कठोर फिक्सिङ र रिभर्स विरूपण विधि प्रयोग गरेर), बोल्ट प्रिलोड टर्क परीक्षण (GB/T 1231 विनिर्देशहरू अनुसार, 0.11-0.15 भित्र टर्क गुणांक नियन्त्रण गरी पालना गर्नुपर्छ।
1. पूर्ण डिजाइन रेखाचित्रहरू (CAD 3D मोडेलहरू सहित), सामग्री वारेन्टी, र गर्मी उपचार रिपोर्ट प्रदान गर्नुहोस्।
2. तेस्रो-पक्ष निरीक्षण प्रतिवेदनमा समावेश हुनुपर्छ: मेकानिकल सम्पत्ति परीक्षण रेकर्डहरू, गैर-विनाशकारी परीक्षण रेखाचित्रहरू, र आयामी निरीक्षण रिपोर्टहरू।
3. एक प्रयोगकर्ता र मर्मत म्यानुअल संलग्न गर्नुहोस् (एक भाग सूची, स्नेहन चक्र चार्ट, र सामान्य समस्या निवारण गाइड सहित)।
1. प्रत्येक प्रयोग गर्नु अघि, निरीक्षण गर्नुहोस्: पत्ता लगाउने पिनको अवस्था, वेल्ड क्र्याक, असर तापमान वृद्धि (≤40°C), र अलार्म प्रणाली प्रभावकारिता।
2. ओभरलोडिङ सख्त रूपमा निषेधित छ। सञ्चालन तापमान दायरा -20°C देखि 60°C हो, र अधिकतम हावा गति 12 m/s भन्दा बढी हुँदैन।
3. नियमित मर्मतसम्भार: प्रत्येक 50 लिफ्ट वा प्रत्येक तीन महिनामा व्यापक निरीक्षण गर्नुहोस्, र वार्षिक रूपमा लोड क्यालिब्रेसन गर्नुहोस्।
IX। Liweiyuan इस्पात संरचना डिजाइन गुणस्तर
Liweiyuan इस्पात संरचना चीन मा विभिन्न इस्पात संरचना उत्पादन र धातु उत्पादनहरु को एक अग्रणी निर्माता हो। हामी विभिन्न धातु उत्पादन समाधान अनुकूलित र उच्च गुणस्तर, कम लागत इस्पात संरचना उत्पादन र धातु उत्पादनहरु संग ग्राहकहरु प्रदान गर्न सक्नुहुन्छ। हामी ग्राहकहरूलाई सामग्री र स्टिल संरचना डिजाइनहरू प्रदान गर्न सक्छौं जसले राष्ट्रिय र क्षेत्रीय मापदण्डहरूको पालना गर्दछ, जसमा अमेरिका र युरोपका पनि छन्।
१. उत्पादनको गुणस्तरमा समस्या आयो भने के हुन्छ?
यदि हामीले गुणस्तरीय प्रतिक्रिया प्राप्त गर्छौं भने, हामी 24 घण्टा भित्र प्रतिक्रिया दिने र 48 घण्टा भित्र समाधान प्रदान गर्ने वाचा गर्छौं। यदि मुद्दा हाम्रो गल्ती हो भने, हामी ग्राहकको आवश्यकताको आधारमा नि:शुल्क पुन: कार्य, द्रुत पुन: ढुवानी (हामीले ढुवानी लागतहरू) वा सम्झौता अनुसार क्षतिपूर्ति प्रदान गर्न सक्छौं।
2. हामी कसरी निरन्तर उत्पादन गुणस्तर सुनिश्चित गर्छौं? के हामीसँग व्यापक गुणस्तर निरीक्षण प्रक्रिया छ?
हाम्रो कम्पनी ISO9001-2016 प्रमाणित छ र गुणस्तर निरीक्षणको तीन स्तरहरू लागू गर्दछ: कच्चा माल आउन अघि स्टील संरचना र बल परीक्षण; QC कर्मचारीहरूले निरीक्षणहरू सञ्चालन गर्छन् र प्रत्येक उत्पादन प्रक्रियालाई पूर्ण रूपमा रेकर्ड गर्छन्; र परीक्षण डाटा ग्राहकहरु द्वारा सजिलो पहुँच को लागी पुरा तरिकाले संग्रहित छ।
3. के हाम्रो स्टिल संरचना उत्पादनहरूले हाम्रो लक्षित बजारको प्रवेश मापदण्डहरू पूरा गर्छन्?
हाम्रो Liweiyuan स्टिल संरचना लिफ्टिङ उपकरणहरू CE प्रमाणित (EN1090 मानक), EU सुरक्षा, वातावरण संरक्षण, र ऊर्जा दक्षता आवश्यकताहरूको अनुपालन सुनिश्चित गर्दै। पूर्ण परीक्षण रिपोर्टहरू उपलब्ध छन्।
4. वितरण समय के हो?
डेलिभरी समय भवनहरूको आकार र संख्यामा निर्भर गर्दछ। सामान्यतया, भुक्तानी प्राप्त गरेपछि 30 दिन भित्र डेलिभरी हुन्छ। ठूला अर्डरहरूको लागि आंशिक ढुवानीहरूलाई अनुमति दिइएको छ।
5. के तपाइँ स्थापना सेवाहरू प्रदान गर्नुहुन्छ?
हामी तपाईलाई बिल्डिंग चरणबद्ध रूपमा निर्माण र स्थापना गर्न मद्दतको लागि विस्तृत निर्माण रेखाचित्र र म्यानुअलहरू प्रदान गर्नेछौं।
